华为交换机进入BOOTROM
华为交换机进入BOOTROM
BootROM(Boot Read-Only Memory)菜单是设备BootROM程序提供的一系列功能选项。
BootROM程序是一组固化在设备主板上ROM芯片中的程序,它保存着设备最重要的基本输入输出的程序、系统设置信息、开机后自检程序和系统自启动程序。
设备的BootROM程序由基本BootROM和扩展BootROM两部分组成。基本BootROM功能简单,主要实现扩展BootROM程序的加载和升级;扩展BootROM功能丰富,我们称为BootLoad,可实现系统软件的加载、文件管理等功能。BootROM程序呈现出来的是一系列的菜单,S9300&S9300E交换机的BootROM菜单主要由四个子菜单组成,分别为:
· BootROM升级菜单:设备启动过程中,使用快捷键Ctrl+A进入,属于基本BootROM程序,完成对BootROM升级、BootLoad的加载和升级,以及串口参数的修改。
· BootROM主菜单:设备启动过程中,使用快捷键Ctrl+B进入,属于BootLoad程序,是BootROM程序的主要菜单,提供了丰富的功能,包括文件传输、启动文件设置、BootROM和Console口密码修改等。
· 装备菜单:在BootROM主菜单下,使用快捷键Ctrl+E进入,主要为设备生产、组建时调试设备使用,本手册不提供此菜单的介绍。
· 隐藏菜单:在BootROM主菜单下,使用快捷键Ctrl+Z进入,属于BootLoad程序,提供了文件管理、格式化存储器、升级部件等功能。本手册不提供此菜单的介绍,如有需求,请联系华为技术服务工程师获取。
BootROM是固化在设备主板上的程序,所以设备可以正常上电就可以使用BootROM菜单对设备进行管理。但是如果设备可以正常启动,一般不需要使用BootROM菜单,遇到以下情况时,用户可以通过BootROM菜单来进行处理:
· 系统崩溃,无法进入命令行操作界面时,可以通过BootROM菜单来进行恢复或者升级系统。
· 用户的Console口登录密码遗忘导致登录不进设备时,可以通过BootROM菜单清除Console口用户登录密码。
此外BootROM菜单还可以备份配置文件、修改BootROM密码等。
华为交换机的BOOTROM和系统文件是分开存放;而且是单独升级的
比如你升级系统的时候可能就会提示你需要先升级BOOTROM
但是怎么样升级华为交换机的BOOTROM;也是比较麻烦的;
因为要升级bootrom必须要通过com口接入才能升级;
通过http和telnet都没有办法升级华为交换机的BOOTROM的
用电脑连上交换机com口,记得确认com口编号

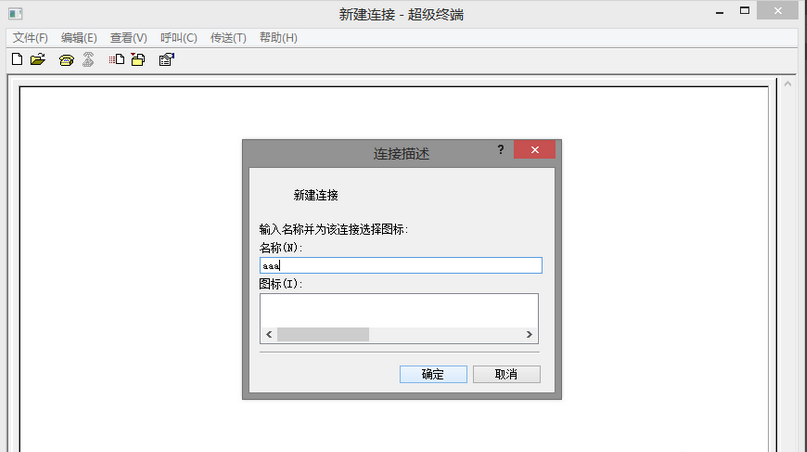

打开超级终端,新建连接,这里名称可以随便输入一个

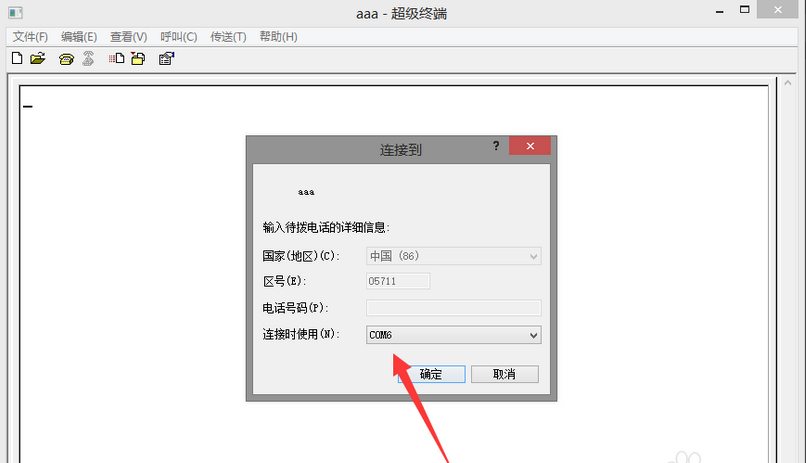

3.选择电脑上的com接口

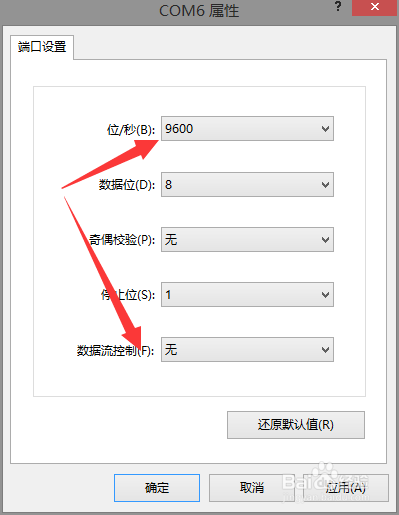

4.然后设置比特率和数据流
华为交换机的比特率是9600;数据流是无

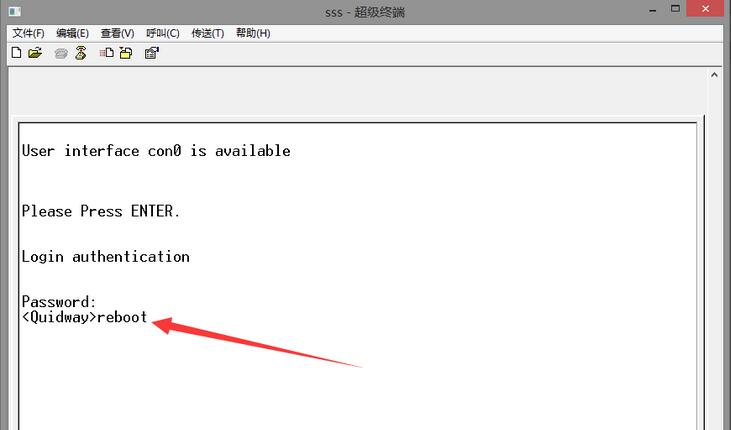

5.接入交换机之后输入reboot重启交换机
如果你是接上com口再开启交换机的话就不用重启了
6.重启交换机之后一定要一直看到超级终端的输出

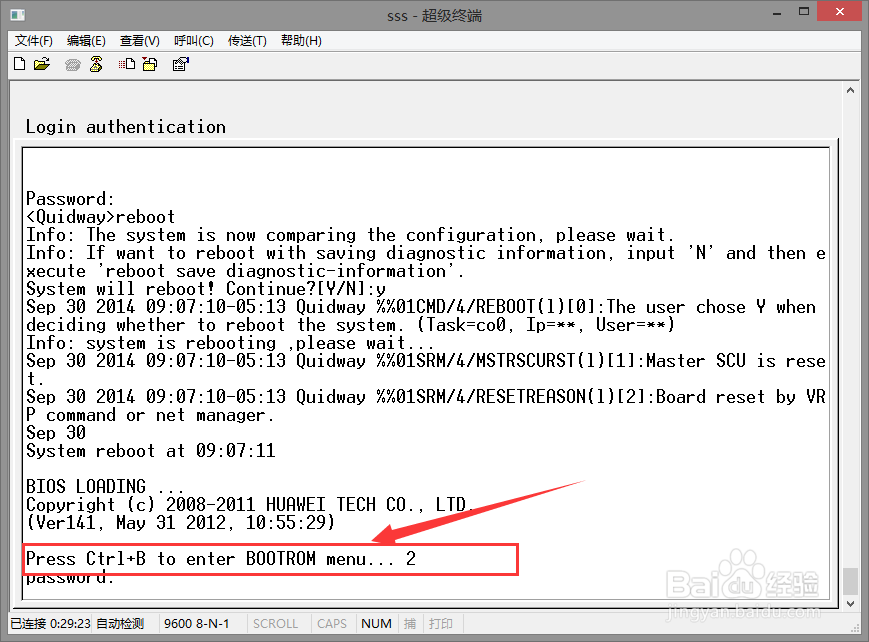

7.当出现提示按Ctrl+B的时候 果断按Ctrl+B键
否则就得再重启一次了
8.接着提示输入BOOTROM密码
默认密码是Admin@huawei.com注意大小写
9.输入完密码之后就来到BOOTROM menu界面了
这里有8个选项
如果是升级的话 选择Enter serial submenu
也就是输入数字编号2
如果是要恢复console密码,就选择Clear password for console user
也就是输入数字编号7
BootROM主菜单介绍:
1. Boot with default mode | 不进入重启BootROM阶段,直接从当前阶段继续启动。 当用户需要快速启动设备时,或者在BootROM菜单下做的操作不涉及BootROM程序自身时,可以执行此操作。 |
2. Enter serial submenu | 进入串口子菜单。此菜单下可以实现通过串口下载文件到Flash,升级BootROM程序。 优点:无需配置,直接连线后使用。缺点:文件传输速率慢。 |
3. Enter startup submenu | 进入启动配置信息子菜单。此菜单下可以查看和修改启动配置信息。 |
4. Enter ethernet submenu | 进入以太网子菜单。此菜单下可以实现通过以太网口下载文件到内存和存储器,还可以备份配置文件。 优点:文件传输速率快。缺点:使用前需要预设文件服务器,并配置网络参数以保证设备和服务器路由可达。 |
5. Enter filesystem submenu | 进入文件系统子菜单。此菜单下可以实现对文件系统的管理和维护。 |
6. Modify BootROM password | 修改BootROM密码。为防止非法用户进入BootROM菜单,用户可以通过此菜单设置个性化的登录密码。 |
7. Clear password for console user | 清除Console口登录验证密码。当用户遗忘Console口登录密码导致无法登录设备时,可以通过此菜单清除Console登录密码。用户登录成功后,注意再次设置此密码。 |
8. Reboot | 当修改的参数对BootROM菜单前面的初始化工作有影响时,可执行8. Reboot先进入重启BootROM阶段,再启动其他部件。 |
(Press Ctrl+E to enter diag menu) | 按下快捷键<Ctrl+E>进入诊断菜单。关于诊断菜单的介绍,请参见《S2750&S5700&S6700 系列以太网交换机 故障处理》中的BootROM菜单介绍。 |
组合键 | 在BIOS菜单中,可以使用Ctrl+M和Ctrl+J组合键。具体功能描述如下: Ctrl+M和Ctrl+J:在BIOS任何菜单中使用该组合键,其功能类似于回车键。 |

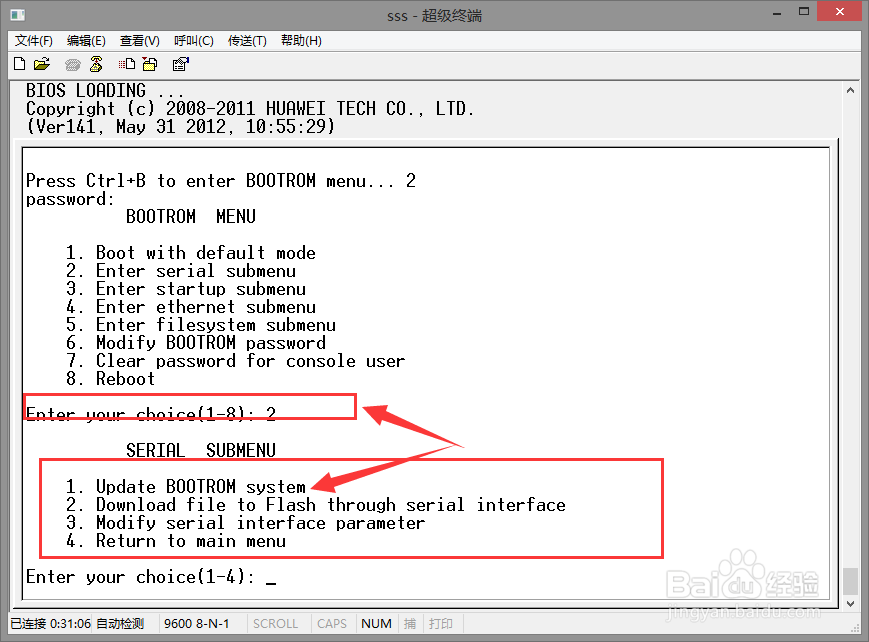

10.如果是输入数字编号2进入升级后
在升级界面中我们可以看到有一个Update BOOTROM system的选项
如果要升级BOOTROM就选择Update BOOTROM system这个就可以了,也就是 数字编号1
串口子菜单介绍:
项目 | 描述 |
1. Update BootROM system | 通过串口加载BootROM程序,实现BootROM系统升级。 说明: 目前系统软件中已包含BootROM程序的升级文件,升级系统软件时会自动升级BootROM系统,一般不需要单独升级。 |
2. Download file to Flash through serial interface | 通过串口向Flash中加载文件。 Flash中存放了设备所有的文件,包括系统软件、配置文件、补丁文件,以及设备日常运行时产生的日志文件等。 |
3. Modify serial interface parameter | 修改串口参数。缺省情况下,传输速率为9600bit/s。串口支持的传输速率有: · 9600bit/s(default) · 19200bit/s · 38400bit/s · 57600bit/s · 115200bit/s 说明: 若修改串口传输速率,需要在PC端修改传输速率与串口传输速率一致后,重新连接。 |
4. Return to main menu | 返回主菜单。 |
以上就是华为交换机进入BOOTROM的步骤。
